제품 메뉴얼 및 예제 다운로드 - SPL-Duino 키트 기본 활용 가이드 v2.6 (250페이지, PDF 버전)



 SPL-Duino 보드의 기본 구성



 STEP 1: SPL-Duino 프로그램 다운로드 - [ 다운로드 페이지 ] 페이지에서 SPL-Duino 압축 프로그램을 다운로드 합니다.

- 압축을 해제한 후, 설치 파일을 실행합니다.
- 설치가 완료된 후, 바탕화면 또는 프로그램 메뉴에서 SPL 그룹을 선택합니다.


 STEP 2: USB 드라이버 설치 - SPL 폴더에서 Install SPL-Duino USB Driver 파일을 실행하여 USB 드라이버를 설치합니다.


 STEP 3: SPL-Duino 보드를 연결합니다.

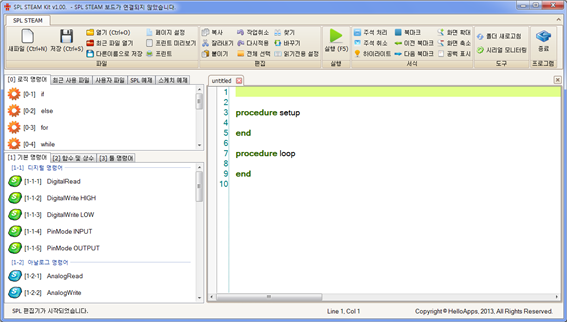

 STEP 4: SPL-Duino 프로그램을 실행 - SPL 폴더에서 SPL-Duino 프로그램을 실행합니다.

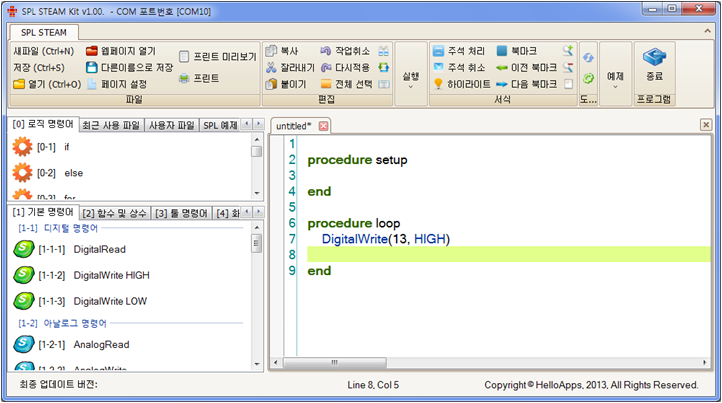

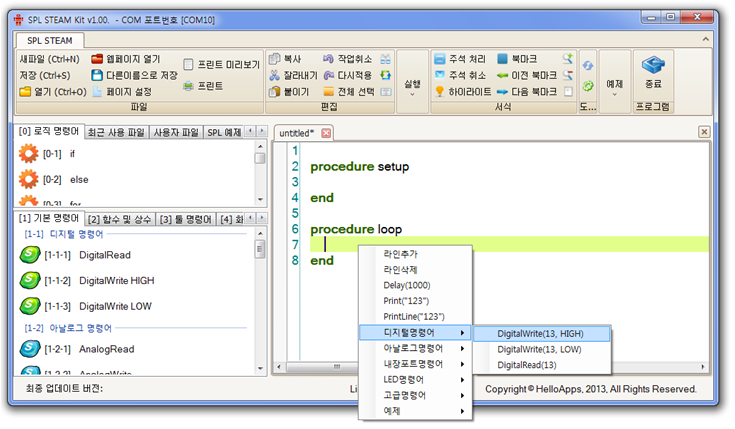

 STEP 5: SPL 명령어 입력 - 스크립트 편집창에서 오른쪽 마우스 버튼을 클릭하여 자주 사용되는 명령어를 입력합니다.

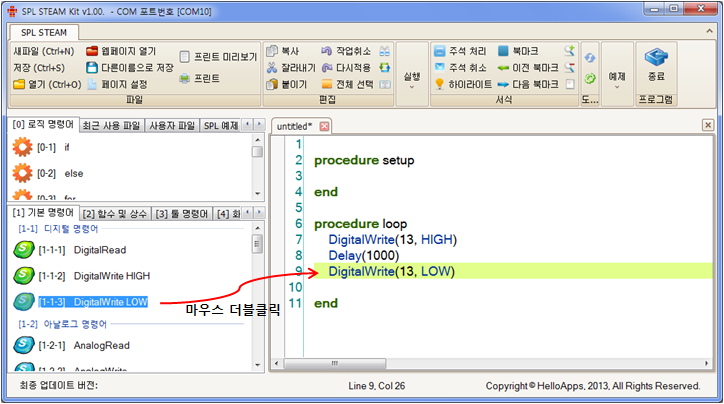

- SPL-Duino 프로그램의 좌측 하단에 있는 명령어 리스트에서 필요한 명령어를 마우스로 더블클릭하여 명령어를 추가할 수 있습니다.

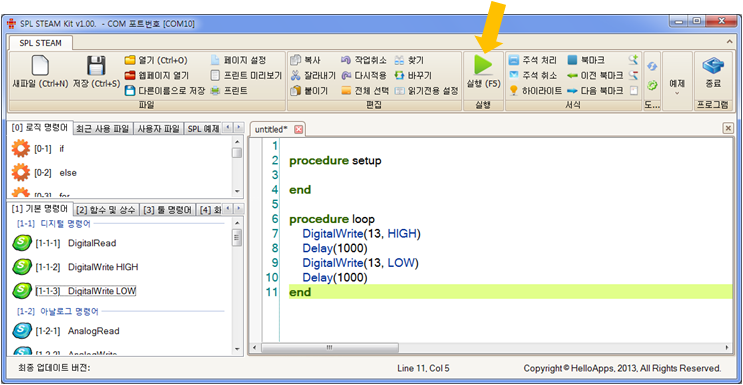

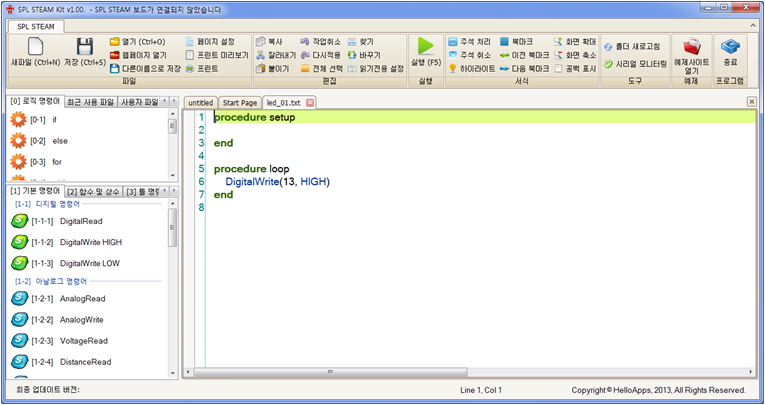

 STEP 6: Blink 기본 예제 작성 - 스크립트 편집창에서 아래와 같이 기본 예제를 작성한 후, 화면 상단의 실행버튼 또는 F5키를 눌러서 스크립트를 실행합니다.

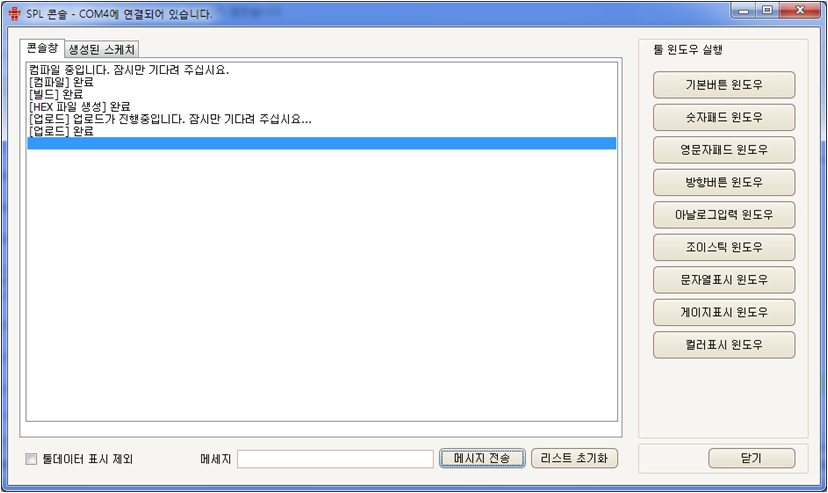

 STEP 7: 스크립트 실행 결과 - 실행 버튼을 클릭하면, 컴파일 과정을 거친 후에 해당 프로그램이 보드에 다운로드 되며, 오류가 없을 경우 보드가 해당 기능을 수행하기 시작합니다.

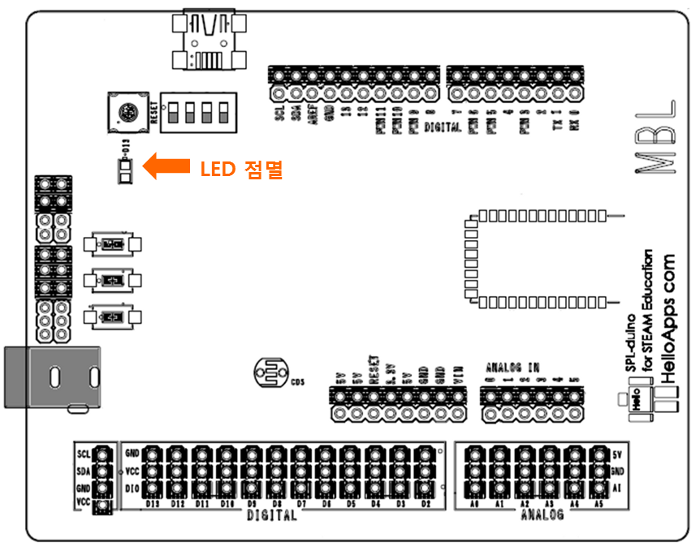

- 보드에서 1초 간격으로 LED가 깜박이는 것을 확인해 보기 바랍니다.

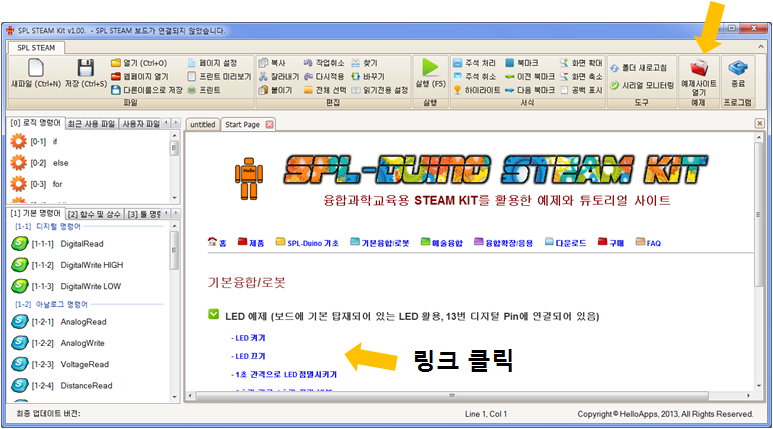

 STEP 8: 웹 예제 실행 방법 - 홈페이지에 있는 예제를 실행하기 위해서는 우측 상단의 "예제 사이트 열기" 버튼을 클릭합니다.






- 예제 페이지에서 링크를 클릭하면 예제를 바로 불러올 수 있습니다. 또한 "웹페이지 열기" 메뉴를 통해 사용자의 예제 파일도 동일하게 불러올 수 있습니다.




 내장 LED 예제 (보드에 기본 탑재되어 있는 LED 활용, 13번 디지털 Pin에 연결되어 있음) - LED 켜기

- LED 끄기

- 1초 간격으로 LED 점멸시키기

- 3초간 키고 1초간 끄기 반복



 보드에 내장되어 있는 기본 센서와 모듈 활용하기 - LED 점멸 예제

- 조도 센서값 읽어오기 예제

- 버튼 입력값 읽어오기 예제

- 모터 속도 및 방향 제어하기 예제

- 로봇 주행 제어하기 예제

- 센서값 읽기 예제



 디지털명령어 활용 예제 - LED 점멸 예제

- 멜로디 연주 예제

- 스피커 주파수 연주 예제

- 2번 디지털 핀 읽어오기 예제

- 2번 디지털 핀 출력 예제

- 동체감지 예제



 아날로그 명령어 활용 예제 - 조도 센서값 읽기 예제

- IR 센서값 읽기 예제

- 모터 속도 증가 예제

- 전구 밝기 증가 예제

- 0번 센서값 읽기 예제

- 1번 센서값 읽기 예제

- 어두우면 자동으로 전등 켜는 예제

- 가까이 접근하면 선풍기 실행시키는 예제



 로봇 응용 예제 - 로봇 주행 제어 예제

- IR센서를 활용한 장애물 회피 예제

- 조이스틱을 통한 로봇 조종 예제



예술융합


 LED 체인 예제 (25개 또는 50개 LED 체인을 활용한 예술 작품 구현) - 첫번째 LED 파란색으로 점멸하기

- 각 LED를 순차적으로 색상 변경하기

- 전체 LED를 동일 색상으로 변경하기

- 전체 LED에 대해 무지개 색상 적용

- 순환 무지개 색상 구현
